AMS-4 : Csatornahálózatok vizsgálata elektronikus szondával
Az üzemeltetők számára az egyik legfontosabb információ, hogy a kezelésükben lévő csatornahálózat mennyire vízzáró. A nem vízzáró csatornák egyrészt környezetszennyezést okozhatnak, másrészt összegyűjtik a talajvizet és a szennyvíztisztító telep túlterhelését növelik, hatásfokát rontják. A csatornahálózatok repedéseit, tömítetlenségi helyeit egyszerű és gyors módszerrel vizsgálja a SEBA DYNATRONIC cég által kifejlesztett AMS-4 szonda.

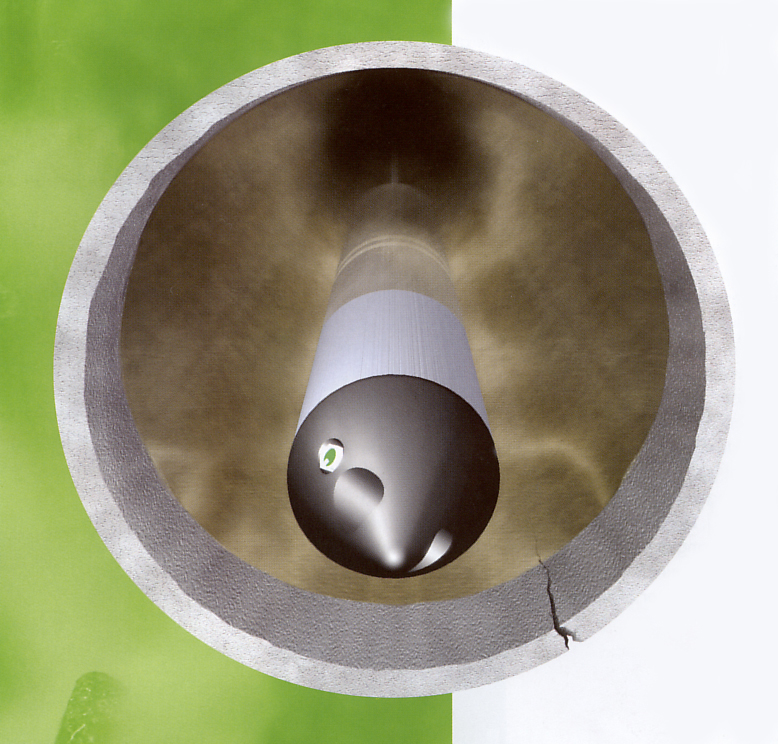

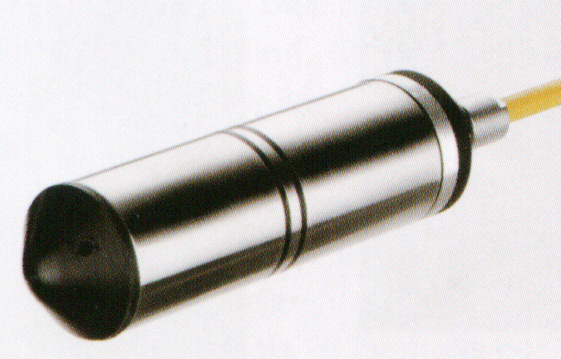

Az eljárás alapja, hogy a nem fémes anyagú csatorna (beton, kőagyag, PE, KG PVC, .) fala szigetelő rétegként működik a cső belseje és a föld között. Ha a csatorna falán tömítetlenségi hely keletkezik (repedés, tokhiba, stb.) akkor ezen a helyen víz áramolhat ki vagy be. Ha az ilyen csatornát feltöltjük vízzel, akkor a csatornában lévő víz és a föld között elektromos vezetőképességgel rendelkező kapcsolat jön létre, és áram folyhat át. A mérés során egy speciális szondát húzunk át a feltöltött csatornán, amely egy tárcsa alakú elektromos mezőt bocsát ki. Ha a szonda mozgatása során ez a tárcsa alakú mező elektromos vezetőképességgel rendelkező kapcsolatot talál (repedés, törés, csőhiány) akkor ezen a helyen áram fog folyni a lehelyezett földelő nyárs felé. Ezt az áramot mérjük és jelenítjük meg a csatorna teljes hosszában. Az ex-, ill. infiltráció megkülönböztetése érdekében mérjük a csatornában lévő szennyvíz hőmérsékletét is.
Az eljárás előnyei:
- a csatorna üzeme közben is elvégezhető a vizsgálat, nem kell a csatornát kitisztítani (ipari televíziós vizsgálatoknál a tisztítást el kell végezni);
- gyors mérést biztosít;
- a csatornahibák, tömítetlenségek jól felismerhetők és pontosan meghatározhatók;
- elmaradhat a csatorna vizes, vagy levegős tömörségi vizsgálata (üzemelő csatornáknál ez a vizsgálat nehezen oldható meg).
|
